Instructions étape par étape pour la connexion directe au routeur Internet
Regardez une vidéo pour savoir comment installer SenseHub® Cow Calf à un routeur Internet. Lisez ci-dessous les instructions étape par étape ou téléchargez le Guide d’installation et de mise en route.
Vous avez des questions sur l’installation? Appelez (450) 261-5297.
Instructions étape par étape
Pour une connexion directe à votre routeur, vous aurez besoin des éléments suivants* :
- Contrôleur SenseHub®
- Boîtier noir de protection contre les intempéries
- Routeur Internet
- Câble Ethernet
- Mât d’antenne
- Section de tuyau en PVC
Pour le montage* :
Vous aurez besoin d’une perceuse à percussion, d’une clé à douille, de pinces coupe-fils et du matériel suivant :
- Colliers de serrage
- Vis autotaraudeuses
- Attaches autobloquantes
- Matériel de montage fourni
* Toutes les pièces affichées ne sont pas forcément nécessaires et peuvent varier en fonction des exigences d’installation et/ou de la version du modèle.

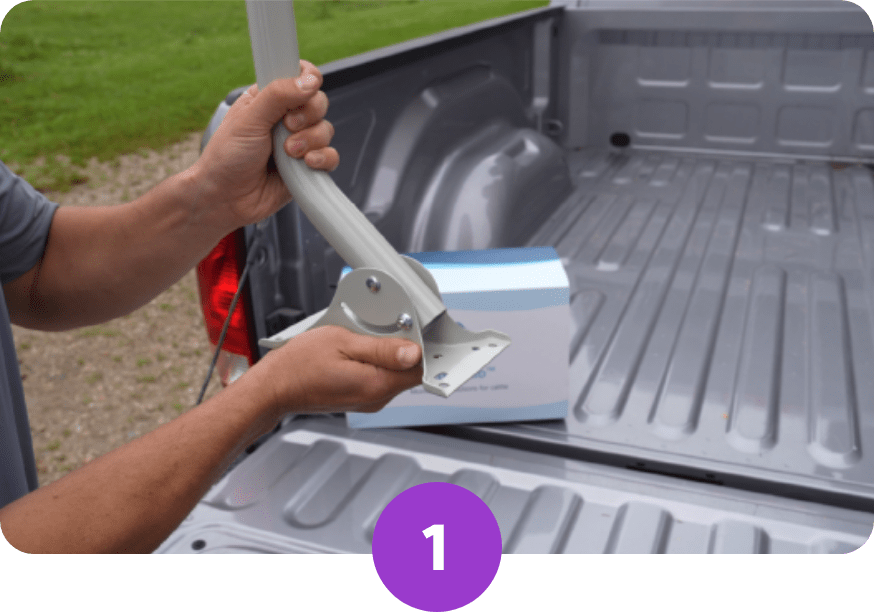

Connectez le mât de l’antenne au support de montage à l’aide des deux boulons fournis. Plus tard, le boulon inférieur sera serré pour régler l’angle souhaité en fonction du support sur le toit ou le côté du bâtiment.

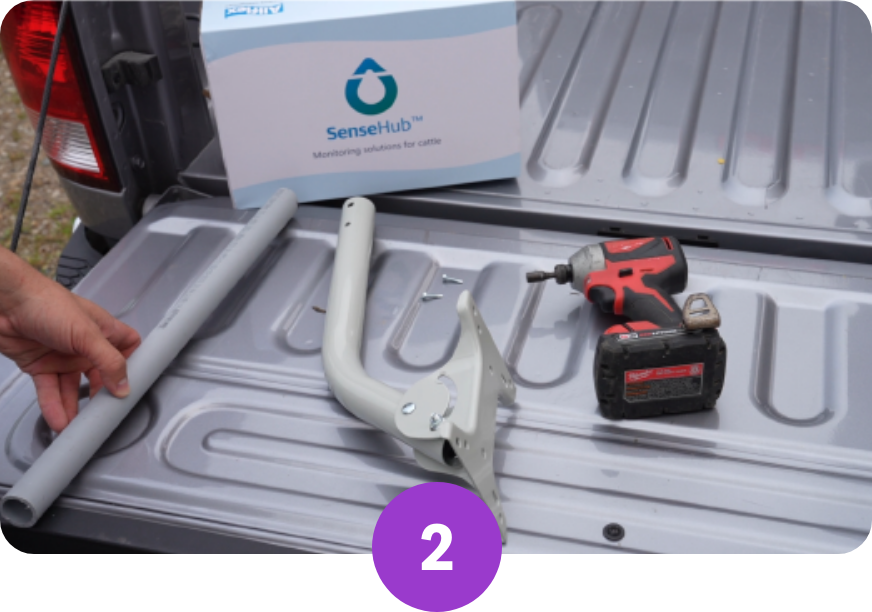

Insérez le tuyau en PVC dans le mât de l’antenne. Fixez-le à l’aide d’une perceuse et de deux vis autotaraudeuses.

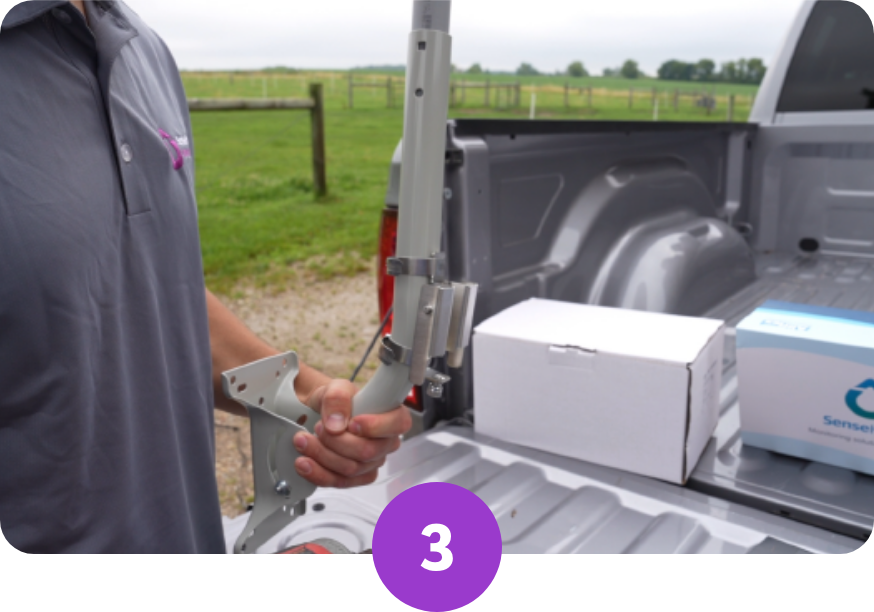

Retirez le support de montage métallique à l’arrière du contrôleur SenseHub®. À l’aide de deux colliers de serrage, fixez le support à la partie inférieure du mât de l’antenne, orientée vers l’extérieur.

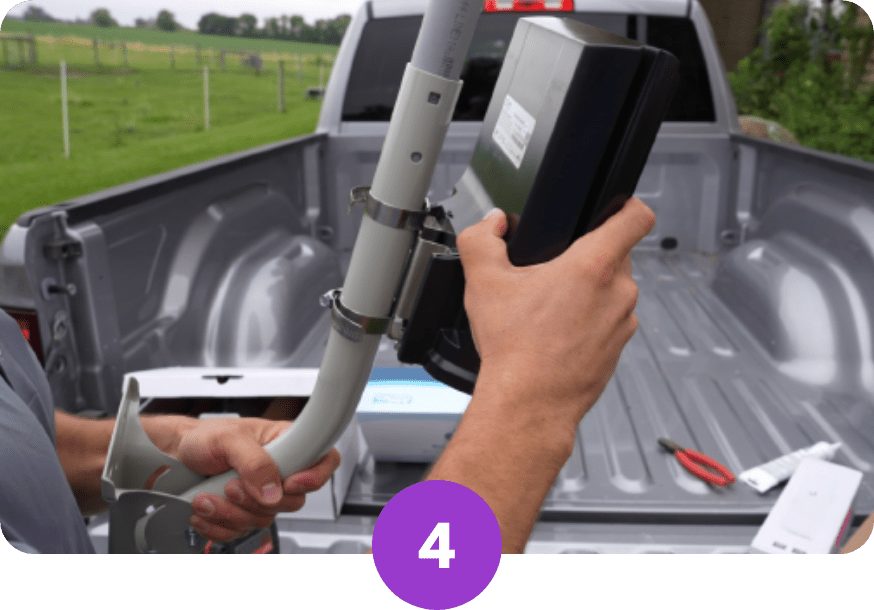

Faites glisser le contrôleur SenseHub® sur le support de montage et serrez le boulon inférieur pour le fixer au support.

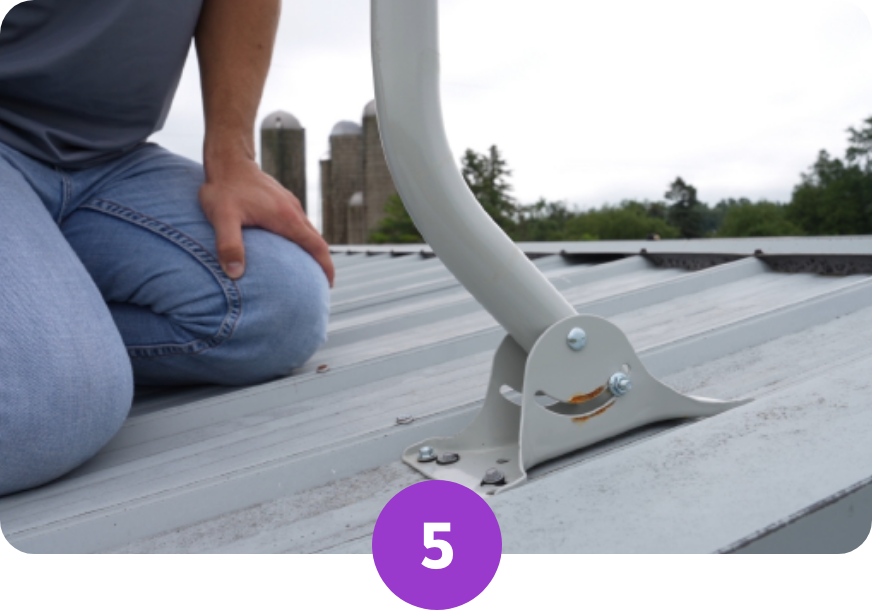

À l’aide de tire-fonds, fixez le support de montage à l’endroit souhaité, au poteau, au bâtiment ou au mur. C’est ici que le contrôleur recueillera les données des capteurs SenseHub®.

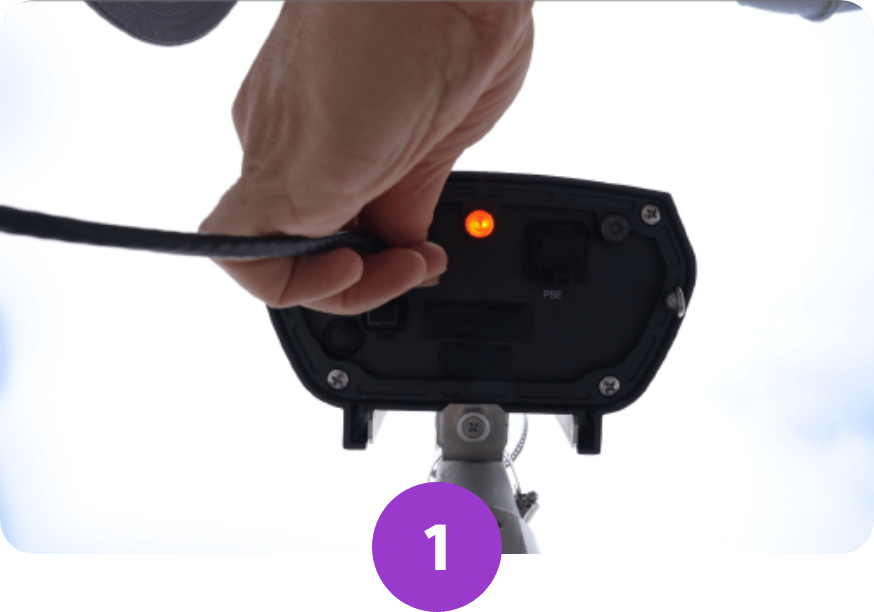

À l’aide d’un câble Ethernet, connectez une extrémité du câble au port PD du contrôleur SenseHub®.

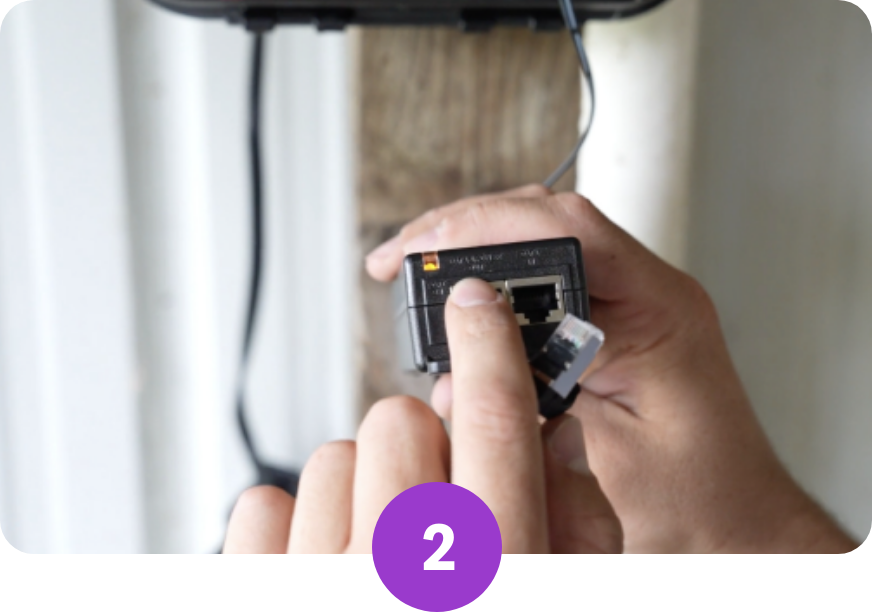

Connectez l’autre extrémité du câble Ethernet au port d’alimentation et de données du bloc d’alimentation 55v SenseHub® fourni dans la boîte avec le contrôleur. Connectez ensuite un autre câble Ethernet entre le port « Data Only » (données uniquement) de ce bloc d’alimentation et le routeur Internet ou le commutateur réseau. Une fois la connexion Internet établie, le voyant du contrôleur passe du rouge au vert.
Fixez le câble Ethernet au mât d’antenne et à la structure à l’aide d’attaches autobloquantes. Ne tirez pas trop fort pour ne pas endommager le câble.
Votre système SenseHub® Cow Calf devrait maintenant être configuré et prêt à collecter des données sur votre troupeau. Même si les données sont collectées dès l’installation, il faudra jusqu’à 5 jours pour que le système acquière une base de référence pour la détection des chaleurs et les alertes de surveillance de la santé. Pour toute question ou problème, veuillez contacter votre représentant Merck.
- Si vous recherchez les étapes à suivre pour installer le système SenseHub® Cow Calf avec une connexion par antenne, référez-vous au scénario 2.
- Si vous recherchez les étapes à suivre pour installer le système SenseHub® Cow Calf sur son propre panneau solaire, veuillez vous reporter aux étapes du scénario 3.
Téléchargez le Guide d’installation et de mise en route de SenseHub® Cow Calf contenant les instructions des trois scénarios, les informations sur l’installation du logiciel et des conseils de dépannage.
