Instructions étape par étape pour l’installation lorsqu’un relais Nano est requis

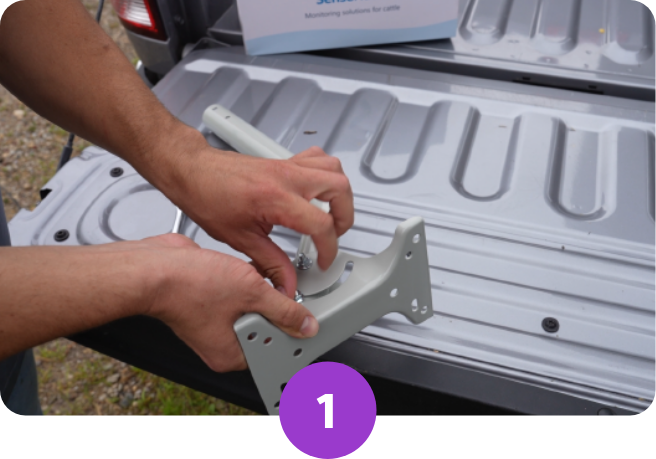

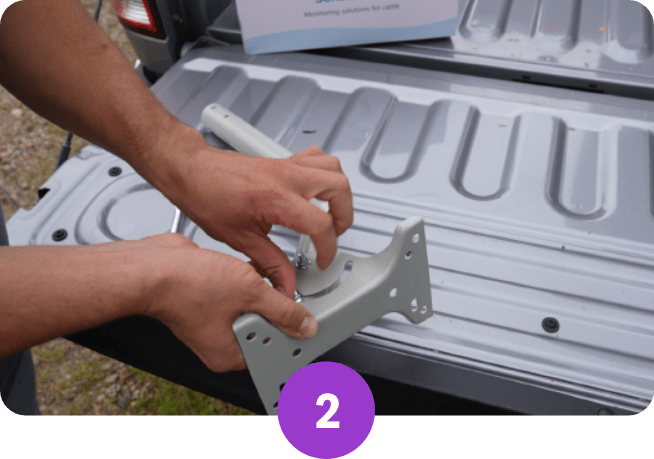

Commencez près de l’emplacement de votre routeur Internet. Connectez d’abord le mât de l’antenne au support de montage du mât à l’aide des deux boulons fournis pour le fixer sur le toit ou sur le côté du bâtiment. Le boulon inférieur sera serré ultérieurement pour régler l’angle souhaité en fonction du support.

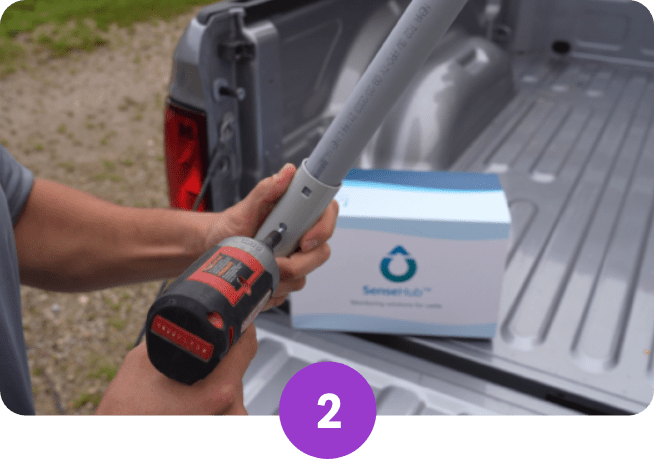

Insérez le tuyau en PVC dans le mât de l’antenne. Fixez-le à l’aide de deux vis autotaraudeuses.

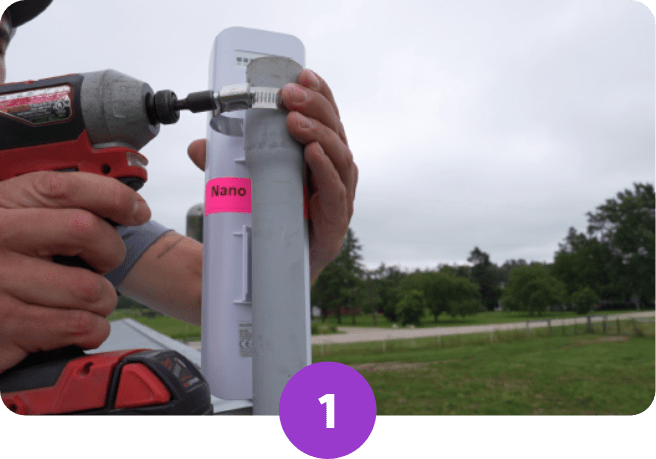

À l’aide d’un collier de serrage, fixez le Nano côté bureau (qui doit être étiqueté « access point » [point d’accès]) près de votre routeur Internet local, à un endroit où un câble Ethernet peut être connecté à votre routeur Internet et au Nano.

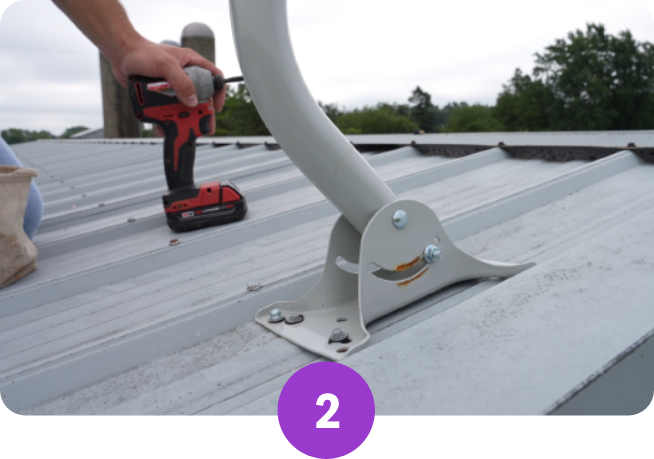

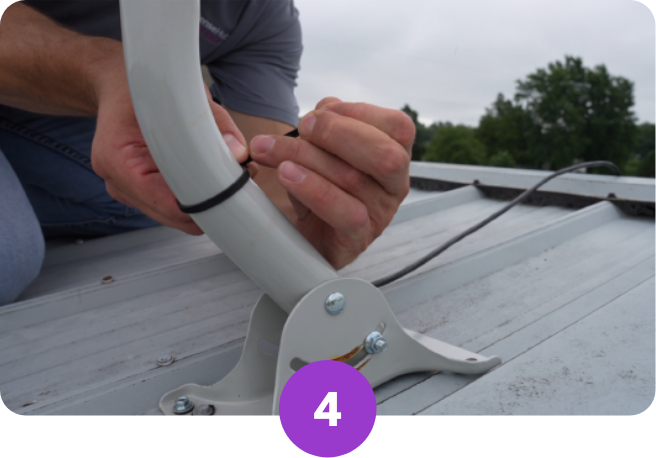

Installez le mât d’antenne à l’aide de tire-fonds sur une structure située à environ 15 pieds du sol et orientée vers l’emplacement où seront placés votre contrôleur SenseHub® et votre Nano.

Connectez le cable Ethernet à l’un des ports LAN de votre routeur Internet. Connectez l’autre extrémité du fil Ethernet au port principal de votre Nano. Le voyant d’alimentation du Nano devrait s’allumer. Une fois le Nano côté bureau connecté, les lumières indiquant la puissance du signal sur les deux Nanos s’allumeront.

Une fois que vous avez monté le Nano côté bureau, déplacez-vous vers l’endroit où sera placé le contrôleur SenseHub® ou l’antenne.

Connectez le second mât de l’antenne au support de montage à l’aide des deux boulons fournis pour le fixer sur le toit ou sur le côté du bâtiment. Plus tard, le boulon inférieur sera serré pour régler l’angle souhaité en fonction du support sur le toit ou le côté du bâtiment.

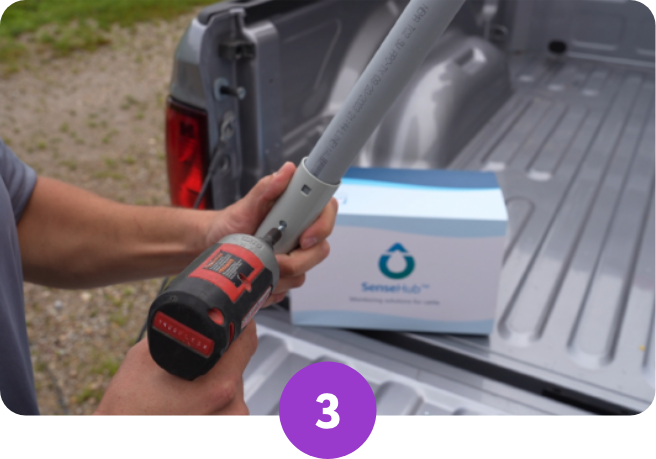

Insérez le tuyau en PVC dans le mât de l’antenne. Fixez-le à l’aide de deux vis autotaraudeuses.

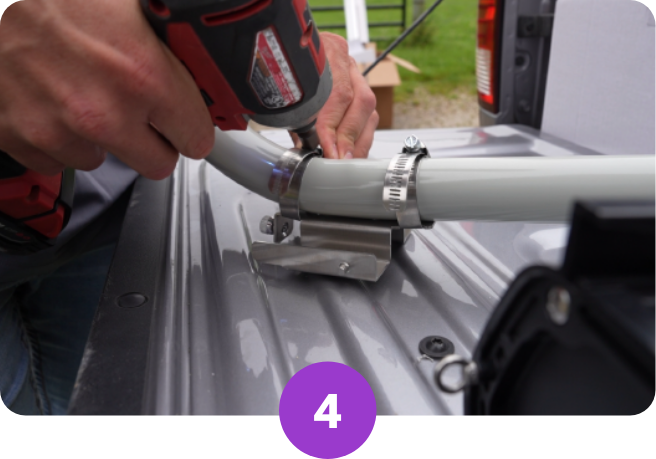

Retirez le support de montage métallique à l’arrière du contrôleur ou de l’antenne SenseHub®. À l’aide de deux colliers de serrage, fixez le support à la partie inférieure du mât de l’antenne, orientée vers l’extérieur. Attendez d’être certain de l’orientation pour serrer complètement les colliers. Le contrôleur ou l’antenne offre la plus grande portée (320 mètres) vers l’avant.

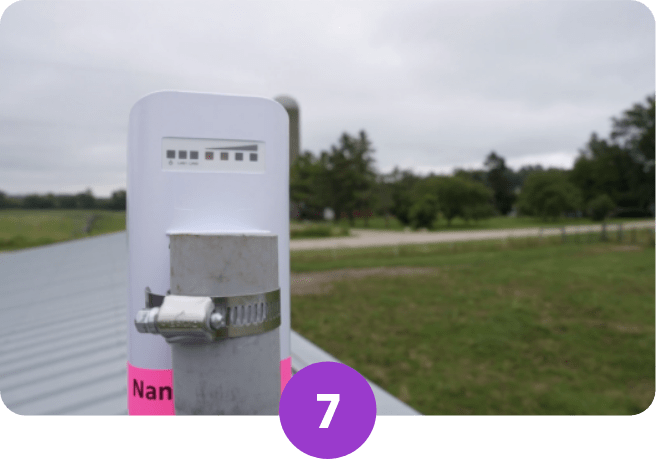

En utilisant un collier de serrage, attachez un autre Nano au tuyau en PVC au-dessus du contrôleur ou de l’antenne SenseHub®. Ce Nano devrait être étiqueté « éloigné ».

À l’aide de tire-fonds, fixez le support de montage à l’endroit souhaité, au poteau, au bâtiment ou au mur. C’est ici que le contrôleur ou l’antenne recueillera les données des capteurs SenseHub®.

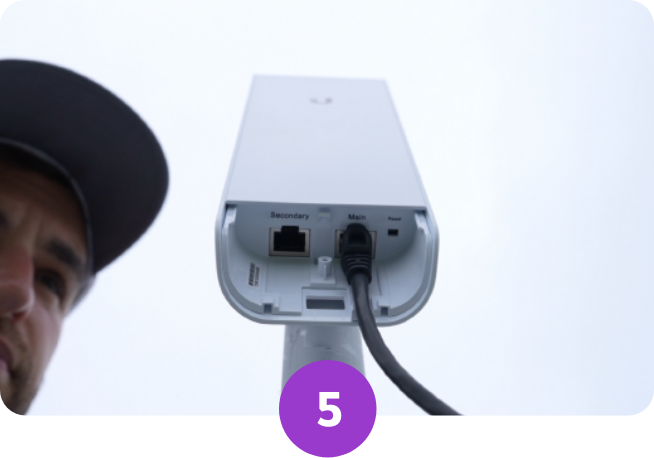

Branchez l’une des extrémités d’un cable Ethernet sur le port principal du Nano.

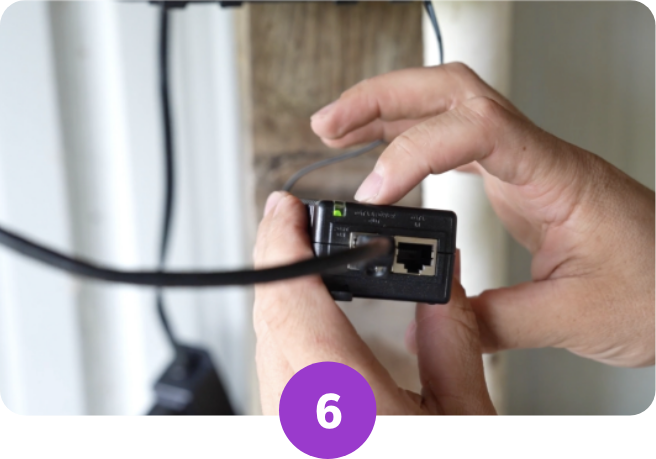

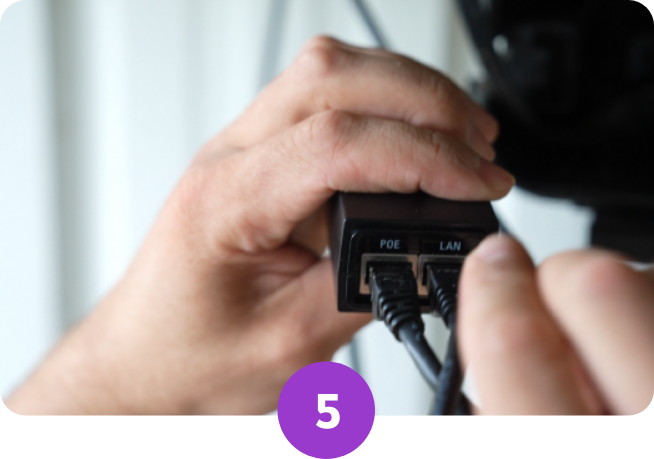

Branchez l’autre extrémité du câble dans le port PoE de l’injecteur PoE du Nano. Branchez ensuite l’injecteur PoE dans une prise de courant.

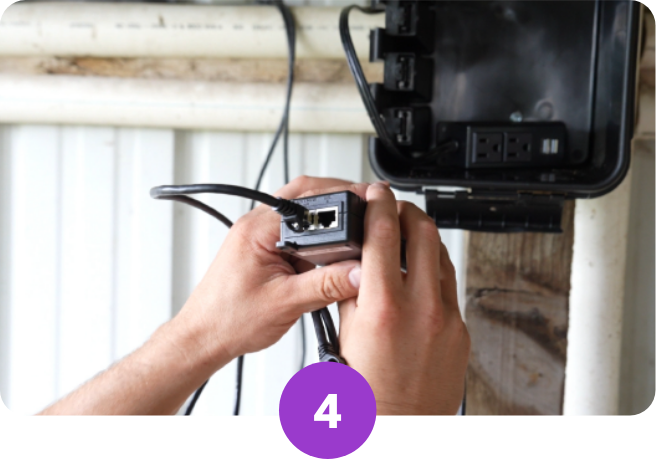

Branchez une extrémité d’un cable Ethernet dans le port Data In (données entrantes) de l’injecteur PoE du contrôleur ou de l’antenne SenseHub®, et l’autre extrémité dans le port LAN de l’injecteur PoE du Nano.

L’autre extrémité du câble Ethernet du port PD du contrôleur ou de l’antenne SenseHub® doit être branchée dans le port Data and Power Out (sortie de données et alimentation) de l’injecteur PoE SenseHub® fourni.

Une fois la connexion Internet établie, l’intensité du signal s’affiche sur le Nano. Il s’agit de la puissance du signal que vous recevez de votre Nano côté bureau ainsi que du routeur internet. Le voyant du contrôleur ou de l’antenne SenseHub® passe également du rouge au vert lorsque la connexion Internet est établie.

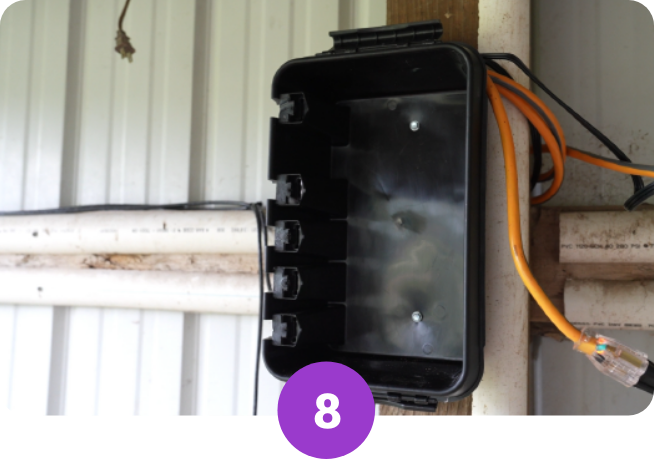

Placez les deux injecteurs PoE dans un boîtier étanche, puis fixez ce dernier à une structure solide. Fermez le couvercle, en veillant à ce que les deux loquets soient bien enclenchés.

Votre système SenseHub® Cow Calf devrait maintenant être configuré et prêt à collecter des données sur votre troupeau. Même si les données sont collectées dès l’installation, il faudra jusqu’à 5 jours pour que le système acquière une base de référence et commence à envoyer des alertes. Pour toute question ou problème, veuillez contacter votre représentant Merck.

• Si vous recherchez les étapes à suivre pour installer le système SenseHub® Cow Calf à votre routeur Internet, référez-vous au scénario 1.
• Si vous recherchez les étapes à suivre pour installer le contrôleur sur son propre panneau solaire, veuillez vous reporter aux étapes du scénario 3.

Téléchargez le Guide d’installation et de mise en route de SenseHub® Cow Calf contenant les instructions des trois scénarios, les informations sur l’installation du logiciel et des conseils de dépannage.
