Guide d’auto-installation pour la connexion lorsque le site est éloigné et nécessite un panneau solaire

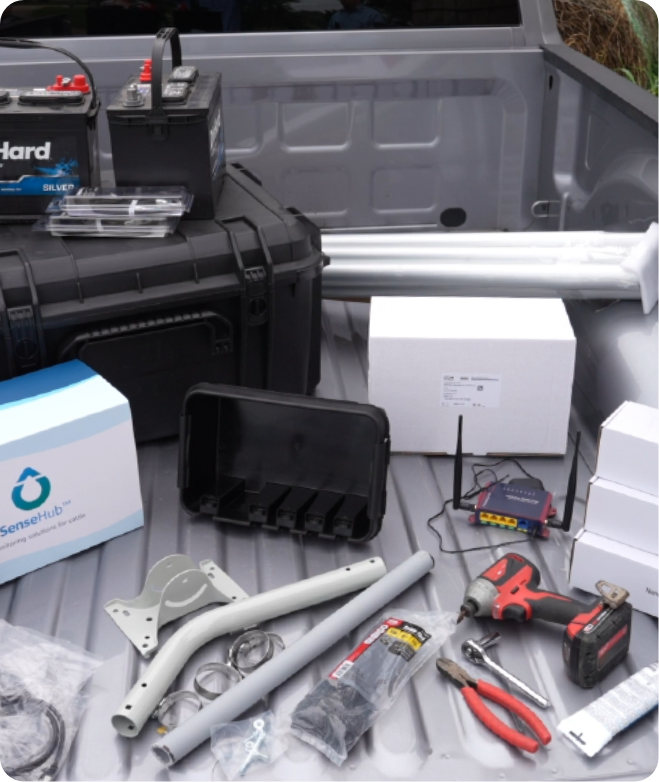

Pour commencer, déballez le panneau solaire fourni. Retirez les boulons et les écrous qui fixent la cornière sur la face inférieure du panneau.

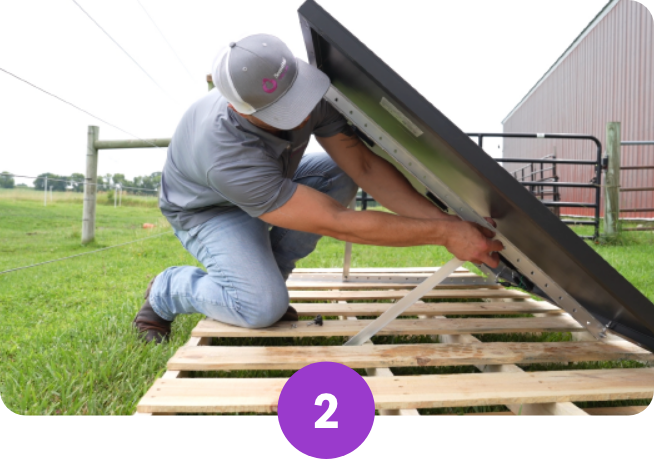

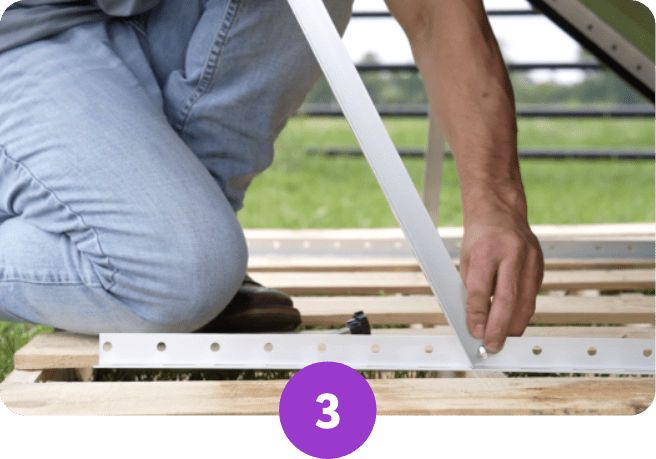

Posez le côté long du bras de la cornière contre une palette ou une surface solide pour fixer le panneau solaire. Utilisez le morceau de cornière le plus court pour créer un renfort. L’angle du panneau solaire doit être d’environ 45 degrés et orienté vers le sud pour recevoir le maximum de soleil.

À l’aide des boulons, fixez la pièce courte de la cornière à la pièce inférieure plus longue qui repose sur votre surface solide. Fixez l’autre extrémité de la cornière courte à l’arrière du panneau solaire. Serrez à l’aide d’une clé. Répétez pour les deux côtés.

Fixez le panneau solaire à la surface à l’aide de tire-fonds.

Ouvrez le grand boîtier noir.

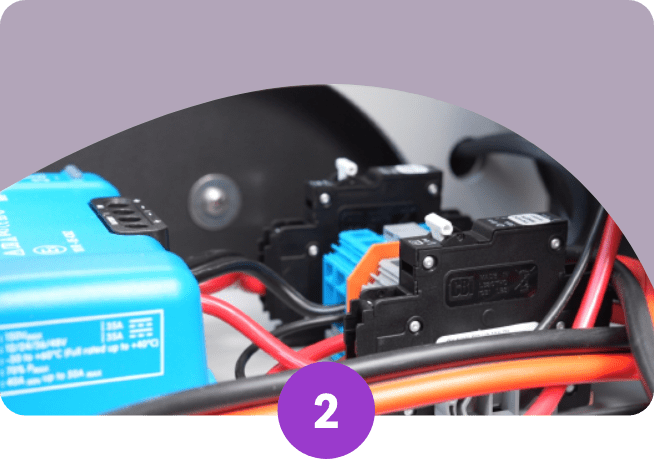

Assurez-vous que les deux interrupteurs du disjoncteur sont en position « on  » (marche) sous le convertisseur.

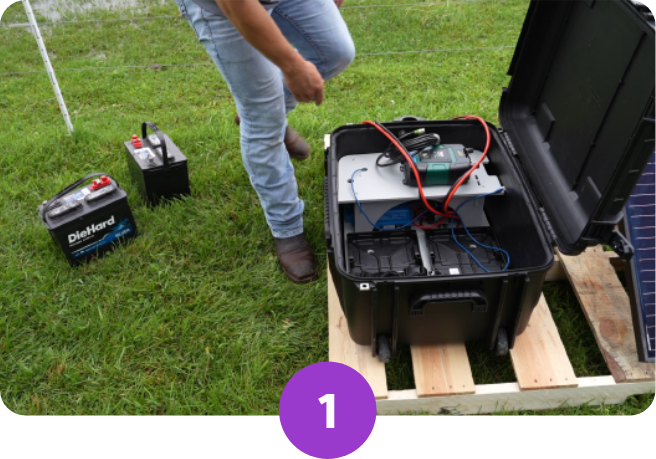

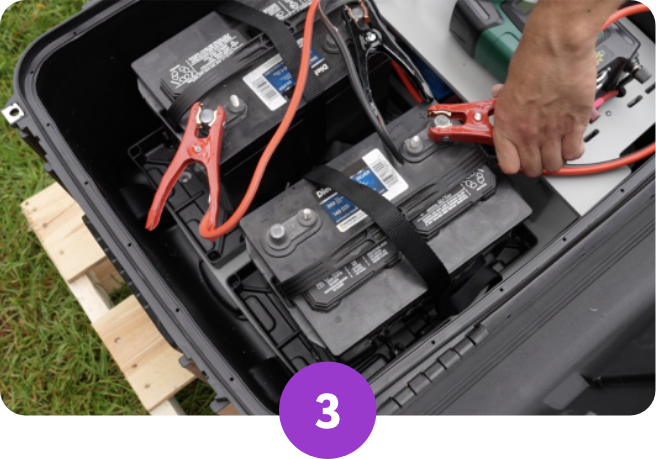

Placez les deux batteries à décharge profonde à l’intérieur du boîtier et fixez-les à l’aide de sangles. Fixez les câbles d’alimentation aux batteries, en veillant à ce que les câbles rouges soient liés aux bornes positives et les câbles noirs aux bornes négatives.

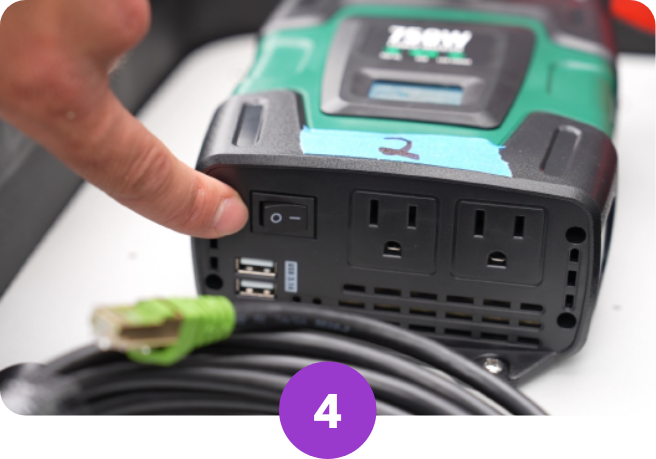

Sur le convertisseur, mettez l’interrupteur d’alimentation à « on » (marche).

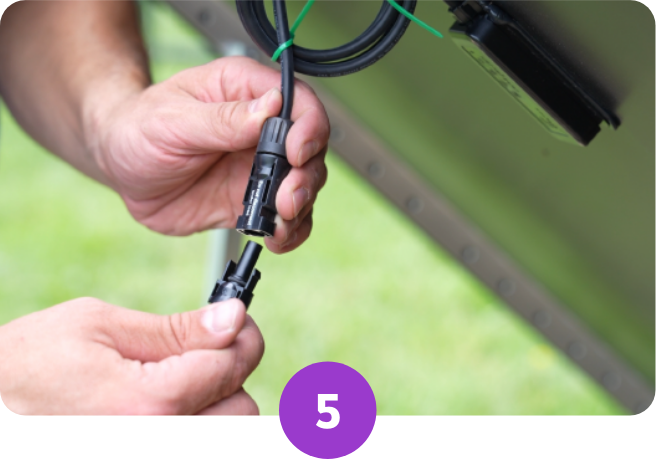

À l’aide du câble noir fourni pour le panneau solaire, connectez une extrémité au panneau solaire. Vous devez enfoncer le câble jusqu’à ce que vous entendiez un « clic ». Branchez l’autre extrémité sur chacune des prises qui sortent de l’arrière du boîtier.

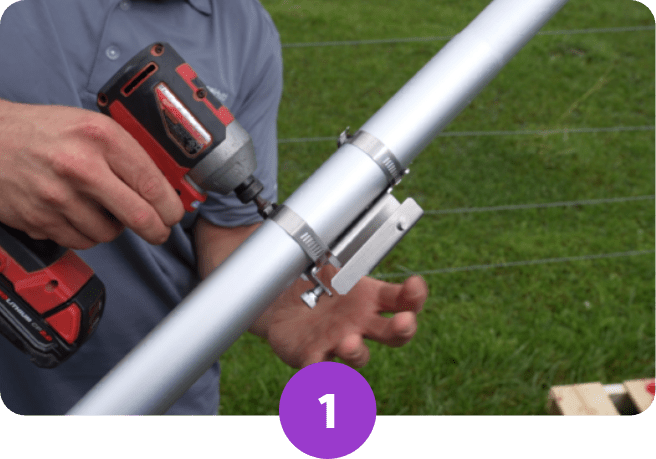

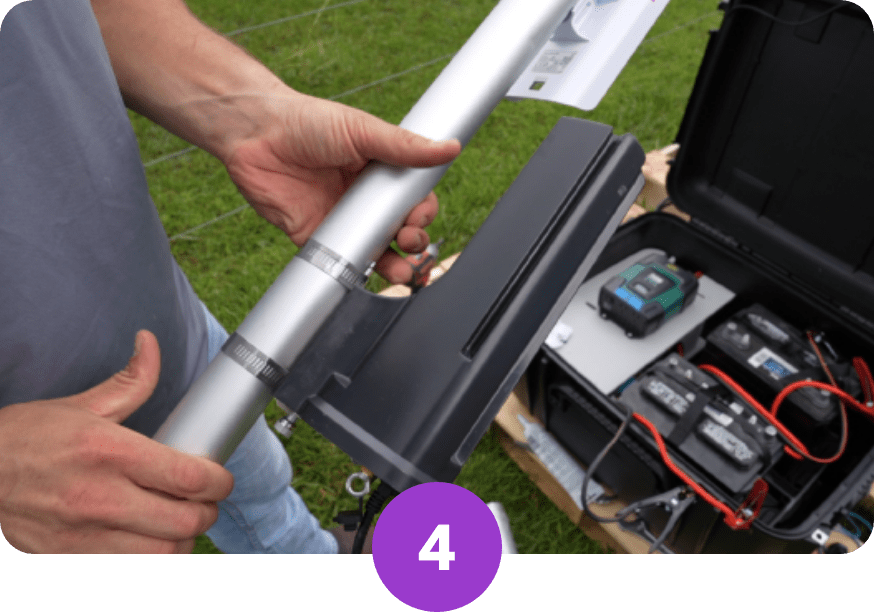

Assemblez le mât fourni. Une fois l’assemblage terminé, retirez le support de montage métallique à l’arrière de l’antenne SenseHub®. Le dessous devrait être jaune. À l’aide de deux colliers de serrage, fixez le support au mât à environ 10 à 15 pieds (3 à 4,5 m) du sol.

À l’aide du collier de serrage, fixez le Nano éloigné au mât, près de l’antenne SenseHub®.

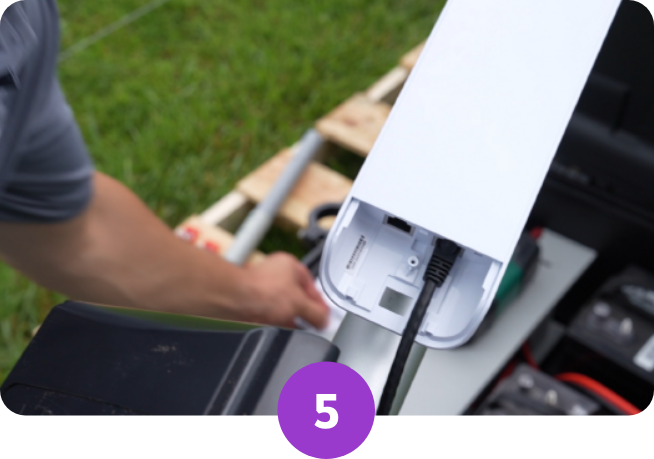

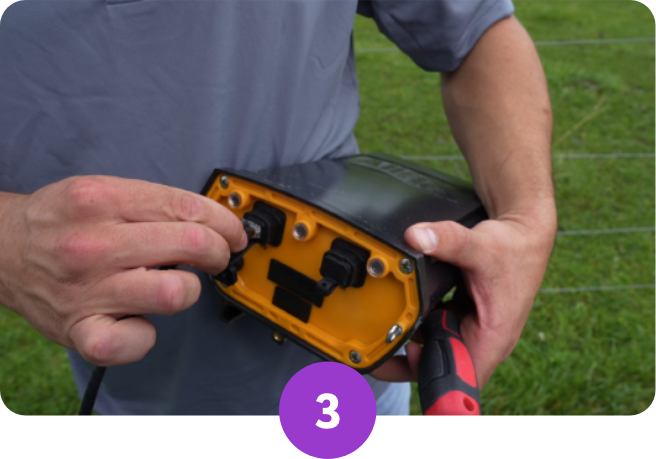

Branchez maintenant l’antenne. Branchez le câble Ethernet dans le port PD situé sous l’antenne SenseHub® et laissez suffisamment de jeu pour atteindre le boîtier noir.

Faites glisser le contrôleur SenseHub® sur le support de montage et serrez la vis à oreilles pour le fixer au support.

À l’aide d’un second câble Ethernet, branchez l’une des extrémités sur le port principal du Nano, en laissant suffisamment de jeu pour atteindre le boîtier noir.

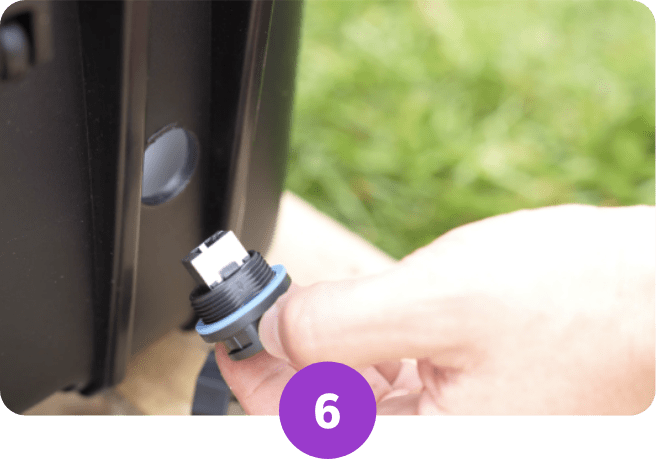

Retirez le bouchon rond et le pont Ethernet sur le côté gauche du boîtier. Si cela s’avère trop difficile, il est possible de percer un trou d’un demi-pouce sur le côté du boîtier afin d’y faire passer les deux câbles Ethernet, et d’appliquer un calfeutrant, par la suite.

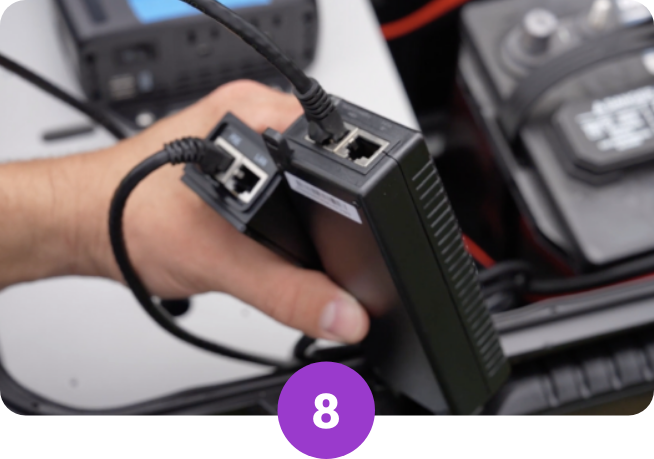

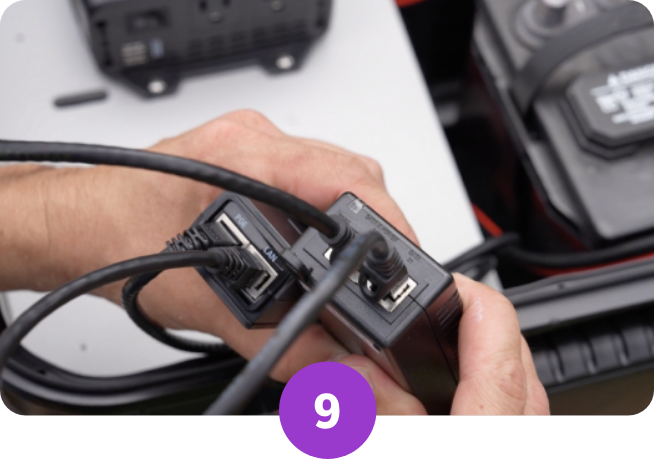

Branchez l’autre extrémité du câble Ethernet du Nano dans le port PoE de l’injecteur PoE.

Branchez l’autre extrémité du câble Ethernet provenant de l’antenne SenseHub® dans le port Data and Power Out (sortie de données et alimentation) de l’injecteur PoE de l’antenne fournie.

À l’aide d’un troisième câble Ethernet court, branchez une extrémité dans le port Data In (données entrantes) de l’injecteur PoE fourni et branchez l’autre extrémité dans l’autre port LAN de l’injecteur PoE du Nano.

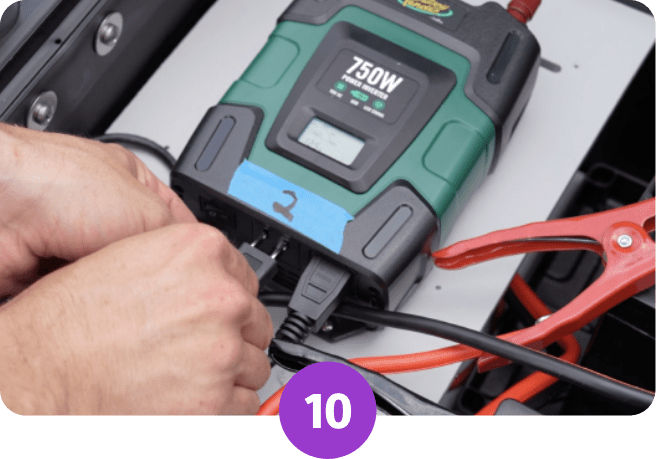

Branchez le cordon d’alimentation au convertisseur qui se trouve dans le boîtier. Fermez le couvercle du boîtier.

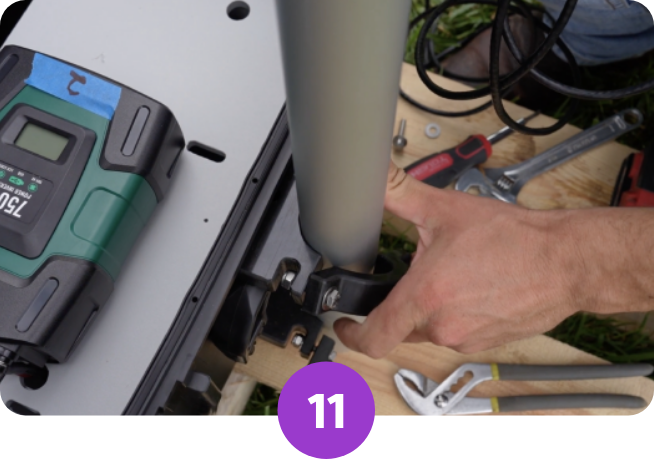

Insérez le mât et serrez les boulons pour le fixer. Veillez à ce que le Nano éloigné sur le mât soit orienté vers votre Nano côté bureau (point d’accès) et que l’antenne SenseHub® soit orientée vers la zone de couverture souhaitée. L’antenne a une portée d’environ 320 mètres à l’avant et d’environ 135 mètres de chaque côté et à l’arrière.

Fixez les câbles Ethernet au mât à l’aide d’attaches autobloquantes. Ne tirez pas trop fort pour ne pas endommager les câbles. Appliquez un calfeutrant ou du ruban adhésif résistant aux intempéries autour des câbles Ethernet à l’endroit où ils pénètrent dans le boîtier.

Votre système SenseHub® Cow Calf devrait maintenant être configuré et prêt à collecter des données sur votre troupeau. Même si les données sont collectées dès l’installation, il faudra jusqu’à 5 jours pour que le système acquière une base de référence et commence à envoyer des alertes.
